چکش اشمیت مکانیکال مدل ND 108

توضیحات

فیلم معرفی چکش اشمیت مکانیکال کد ND 108





کاربرد چکش اشمیت

ارزیابی مقاومت بتن: برای تخمین مقاومت فشاری سازه های بتنی در محل مانند پل ها، ساختمان ها، سدها و روسازی ها استفاده می شود.
کنترل کیفیت در طول ساخت و ساز: چکش اشمیت به ارزیابی یکنواختی مقاومت بتن در یک سازه یا بین سازه های مختلف در یک سایت ساخت و ساز کمک می کند. آزمایش غیر مخرب: امکان آزمایش سریع و غیر مخرب بتن را بدون نیاز به نمونه برداری فراهم می کند، که به ویژه در هنگام حفظ یکپارچگی سازه مفید است.
یکپارچگی سنگ و سنگ بستر: در زمین شناسی و مهندسی عمران، چکش اشمیت برای ارزیابی استحکام و یکنواختی سطوح سنگ یا سازندهای سنگ طبیعی استفاده می شود. تحقیق و کار میدانی: این ابزار مفیدی برای ارزیابی های اولیه در حین کار میدانی یا پروژه های تحقیقاتی است که تخمین سریع مقاومت مواد را ارائه می دهد.





عوامل موثر بر نتیجه مقاومت چکش اشمیت

1. شرایط سطح: وضعیت و بافت سطح مورد آزمایش می تواند به طور قابل توجهی بر مقدار برگشتی اندازه گیری شده توسط چکش اشمیت تأثیر بگذارد. سطوح صاف، ناهموار یا فرسوده می توانند نتایج متفاوتی به همراه داشته باشند.
2. کالیبراسیون: کالیبراسیون منظم چکش اشمیت برای نتایج دقیق بسیار مهم است. انحراف در کالیبراسیون می تواند بر مقادیر برگشتی و متعاقباً قدرت تخمینی تأثیر بگذارد.

3. تجربه و مهارت اپراتور: مهارت و تجربه اپراتور نقش بسزایی دارد. تفسیر مقادیر برگشتی نیاز به تخصص در درک مواد مورد آزمایش و ویژگی های خاص آن دارد.
4. تغیر پذیری در ماده: بتن یا سنگ می‌توانند تغییرات ذاتی در ترکیب و همگنی داشته باشند که بر دقت برآورد تأثیر می‌گذارد.



انواع چکش اشمیت آزمون ساز مبنا

مدل های ذکر شده جهت سفارش موجود میباشد و به درخواست مشتری قابلیت کالیبراسیون دارند.

جهت مشاهده مشخصات فنی چکش اشمیت آنالوگ کد ND 110 کلیک کنید.

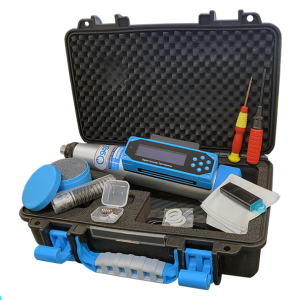

جهت مشاهده مشخصات فنی چکش اشمیت دیجیتال کدND 115 کلیک کنید.

فایل های ضمیمه

3201-7          استاندارد آزمون های غیر مخرب و روش کار مطابق با ISIRI 3201-7  (روش کار با چکش اشمیت)



چکش اشمیت چیست؟

چکش اشمیت، که به نام چکش بازگشتی نیز شناخته می‌شود، دستگاهی مکانیکی است که برای تعیین سختی و مقاومت بتن استفاده می‌شود. این ابزار توسط ارنست اشمیت در دهه 1950 میلادی اختراع شد و تاکنون در صنایع مختلف مورد استفاده قرار گرفته است.

انواع چکش اشمیت

چکش اشمیت در مدل‌های مختلفی تولید می‌شود که هرکدام برای کاربری‌های خاصی طراحی شده‌اند:

1. چکش اشمیت نوع N: رایج‌ترین مدل برای اندازه‌گیری مقاومت فشاری بتن معمولی.
2. چکش اشمیت نوع L: مناسب برای سازه‌های ظریف و بتن‌های با ضخامت کم.
3. چکش اشمیت نوع P: مورد استفاده در تست سنگ و مصالح خاص.

آزمایش چکش اشمیت

آزمایش چکش اشمیت یک روش غیرمخرب برای بررسی مقاومت فشاری بتن است. در این آزمایش، چکش بر روی سطح بتن قرار داده شده و با فشردن آن، یک ضربه به سطح بتن وارد می‌شود. میزان بازگشت این ضربه، معیاری از سختی بتن را ارائه می‌دهد.

مراحل انجام آزمایش چکش اشمیت

مراحل انجام آزمایش چکش اشمیت عبارت است از:

1. انتخاب نقطه آزمایش: سطح بتن باید صاف و تمیز باشد.
2. قرار دادن چکش روی سطح: چکش اشمیت را عمود بر سطح بتن قرار دهید.
3. وارد کردن ضربه: با فشار دادن پیستون، یک ضربه به سطح وارد کنید.
4. خواندن مقدار بازگشت: مقدار ثبت‌شده را با جداول استاندارد مقایسه کنید.
5. محاسبه مقاومت فشاری: داده‌ها را در فرمول‌های استاندارد قرار دهید و مقاومت بتن را تعیین کنید.

مزایای آزمایش چکش اشمیت

• عدم تخریب بتن
• سرعت بالا در آزمایش
• هزینه پایین نسبت به سایر روش‌ها
• سهولت در استفاده و قابلیت حمل بالا

خرید چکش اشمیت

هنگام خرید چکش اشمیت، باید به چند نکته مهم توجه کنید:

1. نوع چکش اشمیت: بسته به نیاز پروژه، مدل مناسب را انتخاب کنید.
2. برند و کیفیت ساخت: برندهای معتبر دارای دقت بالاتر و دوام بیشتر هستند.
3. دقت و استانداردها: چکش باید دارای استانداردهای بین‌المللی مانند ASTM و EN باشد.
4. گارانتی و خدمات پس از فروش: خرید از فروشگاه‌های معتبر با ضمانت، از هزینه‌های اضافی جلوگیری می‌کند.

برندهای معروف چکش اشمیت شامل Proceq، HTC و Matest هستند که کیفیت بالایی دارند و در آزمایش‌های مختلف مورد تایید قرار گرفته‌اند.

قیمت چکش اشمیت

قیمت چکش اشمیت بسته به مدل، برند و کشور سازنده متفاوت است. به طور کلی، قیمت این ابزار در بازار ایران از 10 میلیون تومان تا 50 میلیون تومان متغیر است.

عوامل موثر بر قیمت چکش اشمیت:

• کیفیت و برند
• نوع چکش (N، L یا P)
• دقت و استانداردهای دستگاه
• تجهیزات جانبی مانند کیف حمل و لوازم کالیبراسیون

نتیجه‌گیری

چکش اشمیت یکی از ابزارهای کاربردی برای ارزیابی مقاومت بتن است که با توجه به ویژگی‌های خاص خود، در بسیاری از پروژه‌های عمرانی مورد استفاده قرار می‌گیرد. برای خرید این ابزار، باید به نوع، برند، دقت و قیمت آن توجه داشت. آزمایش چکش اشمیت یک روش سریع، ارزان و غیرمخرب برای تعیین کیفیت بتن است که در صورت استفاده صحیح، نتایج دقیقی ارائه می‌دهد.

اگر قصد خرید چکش اشمیت را دارید، پیشنهاد می‌شود جهت مشاوره با کارشناسان آزمون، با شماره 61907-021 تماس حاصل فرمایید.
