آرماتوریاب و اسکنر میلگرد مدل ND 155

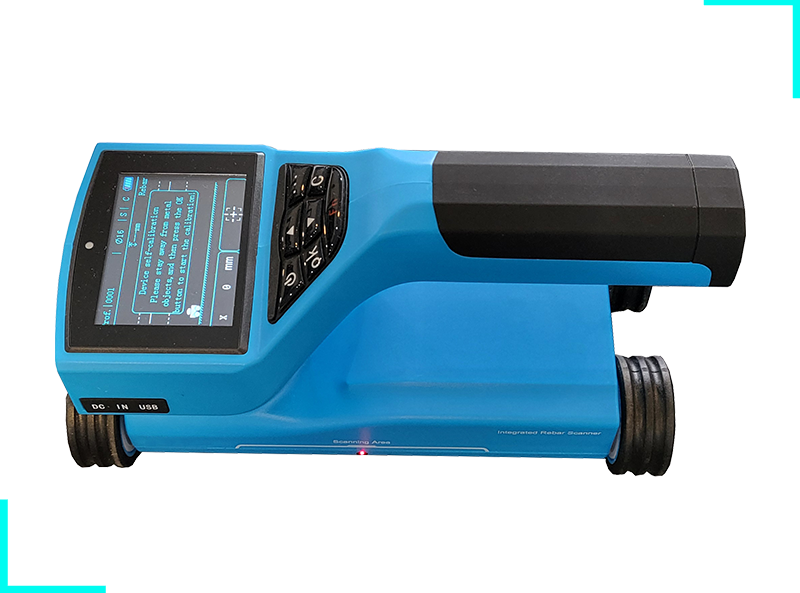

آرماتوریاب و کاورمتر مدل ND 155 یک دستگاه غیر مخرب هوشمند قابل حمل است که عمدتاً برای ارزیابی ساختار بتن مسلح استفاده می شود و قادر به تشخیص ضخامت لایه محافظ میلگردهای فولادی، قطر میلگرد ، محل جایگیری میلگرد گذاری های متراکم و تجزیه و تحلیل توزیع میلگرد است.

آرماتوریاب و اسکن میلگرد

جهت مشاهده آرماتوریاب مدل ND 160 اینجا کلیک کنید.

حالت های اسکن آرماتوریاب مدل ND 155

1- quick Scan

  • حالت اسکن سریع جهت بازیابی قطر میانگین آرماتور های استفاده شده، ضخامت کاور و جایگیری آرماتور ها در عضو بتنی. این حالت برای اسکن میله های متراکم مناسب نیست زیرا نیاز به تعیین موقعیت میله های فولادی در مکان واقعی دارد.

حالت quick Scan آرماتوریاب



2- profile Scan

بازیابی قطر میانگین آرماتور های استفاده شده، ضخامت کاور و جایگیری آرماتور ها را در قالب یک نقشه توزیع مقطع طولی نمایش می دهد.

حالت profile Scan آرمانوریاب

3- Grid Scan

حالت گرید اسکن یک حالت اندازه گیری است که موقعیت میله فولادی مورد آزمایش، ضخامت لایه پوششی و فاصله بین میله های فولادی را در قالب یک نمودار شبکه ای نمایش می دهد. از طریق نمودار شماتیک شبکه نمایش داده شده توسط اسکن شبکه، کاربران می توانند به وضوح ترتیب میله های فولادی را مشاهده کنند.

حالت Grid Scanآرماتوریاب

4- Fine Scan

حالت اسکن دقیق اطلاعاتی مانند شکل موج میله فولادی اندازه گیری شده، موقعیت میله فولادی، ضخامت پوشش، فاصله مرکز بین میله های فولادی مجاور و قطر تخمینی را در مکان واقعی در قالب یک نمودار شکل موج نمایش می دهد.  این حالت به ویژه برای میله های متراکم طراحی شده است.

حالت Fine Scan آرماتوریاب

5- Image Scan

حالت اسکن تصویر حالت اندازه گیری است که با انجام اسکن های متعدد در جهت افقی و عمودی در یک منطقه خاص بر اساس ترکیب اسکن دقیق و اسکن شبکه ای تجزیه و تحلیل جامع را انجام می دهد. این حالت اسکن برای محیط اندازه گیری میله های فولادی با توزیع نامنظم مناسب است.
فرآیند اندازه گیری اسکن تصویر نیز نتایج اندازه گیری را در قالب یک نمودار شکل موج نمایش می دهد. پس از تکمیل تمام جمع‌آوری داده‌ها، کاربر می‌تواند داده‌ها را برای تجزیه و تحلیل به رایانه انتقال دهد و در عین حال گرافیک‌های سه بعدی تولید کند تا توزیع میله‌های فولادی را واضح‌تر مشاهده نماید.

حالت Image Scan آرماتوریاب



نرم افزار دستگاه

  • مقدمه نرم افزار تجزیه و تحلیل داده های تشخیص میلگرد یک نرم افزار تجزیه و تحلیل چند کاره است که توسط شرکت Jinan Langrui Detection Technology Co. Ltd. برای پردازش داده های تشخیص میلگرد توسعه یافته است.
  • این نرم افزار می تواند در سیستم عامل XP/win7/win10 اجرا شود و رابط کاربری دوستانه ای را ارائه دهد
  • مدیریت بر روی تمام اطلاعات اجزا و همچنین داده های تشخیص در هر نقطه اندازه گیری.
  • نمایش داده های جزء به صورت گرافیکی و شبیه سازی سه بعدی
  • قابلیت ادغام چندین فایل؛ افزودن یا حذف داده های تشخیص.
  • جمع آوری خودکار داده ها در قالب WORD
  • پیش نمایش جهت چاپ
  • قابلیت وارد کردن داده های اسکنر میلگرد به رایانه با استفاده از نرم افزار برای تسهیل تجزیه و تحلیل و آرشیو



آرماتوریاب پیشرفته

توضیحات تکمیلی

محدوده اندازه گیری

محدوده اندازه گیری قطر آرماتور 6ᴓ-50ᴓ

محدوده اول

محدوده اندازه گیری ضخامت پوشش بتنی 1-105 (میلی متر)

دقت نمایش قطر

0.1 میلی متر

قدرت تشخیص

مجهز به سنسور با دقت بالا، تشخیص ضخامت لایه محافظ میلگرد تا دقت 0.1 میلی متر

محدوده دوم

محدوده اندازه گیری ضخامت پوشش بتنی 1-205 (میلی متر)

طراحی بدنه

بدنه ارگونومیک جهت استفاده طولانی مدت

قدرت ذخیره سازی

ذخیره سازی 4000 خروجی

درگاه ارتباطی

USB و بلوتوث

صفحه نمایش

صفحه نمایش لمسی رنگی با وضوح بالا، 3.2 اینچ + کلید

موقعیت یابی

مجهز به 3 لیزر جهت ثبت دقیق یافته ها:
2 لیزر برای تراز کردن دستگاه
1 لیزر زمان شناسایی میلگرد روشن میشود
* نمایش موقعیت دقیق میلگرد و خط مرکزی میلگرد مجاور

توانایی تشخیص آرماتوربندی متراکم؟

دارد

سازگاری با سیستم عامل

این نرم افزار می تواند در سیستم عامل XP/win7/win10/win11 اجرا شود و رابطی دوستانه و عملکرد آسان ارائه دهد که به طور خاص برای کارکنان شناسایی پروژه طراحی شده است.

قابلیت اندازه گیری

نمایش نتایج و اندازه گیری 5 منظره (هر 5 منظر قابلیت تشخیص ضخامت لایه محافظ میلگردها، قطر میلگرد، محل جایگیری میلگردها و تجزیه و تحلیل توزیع میلگرد را دارد)
