اسکنر میلگرد و آرماتوریاب مدل ND160



جهت مشاوره کارشناسان آزمون لطفا با شماره 61907-021 تماس بگیرید.



توضیحات

اسکنر میلگرد و آرماتوریاب مدل ND160

اسکنر میلگرد و آرماتوریاب عمدتا برای تشخیص موقعیت، توزیع و جهت میلگرد، ضخامت پوشش بتنی و تخمین قطر میلگرد در سازه های بتن مسلح استفاده می شود.

آرماتوریابآرماتوریاب در ارتفاع

جهت مشاهده مشخصات فنی آرماتوریاب کد ND 155 کلیک کنید.

مشخصات فنی محصول

  • اسکنر میلگرد مجهز به سنسور با دقت بالا، تشخیص ضخامت لایه محافظ میلگرد تا دقت 0.1میلی متر
  • پشتیبانی از انواع حالت های تشخیص تحت شرایط کاری پیچیده: از جمله قابلیت اجتناب از خاموت، تشخیص مقعر و محدب بودن میلگرد
  • صفحه نمایش لمسی رنگی با وضوح بالا
  • توانایی تشخیص آرماتوربندی متراکم

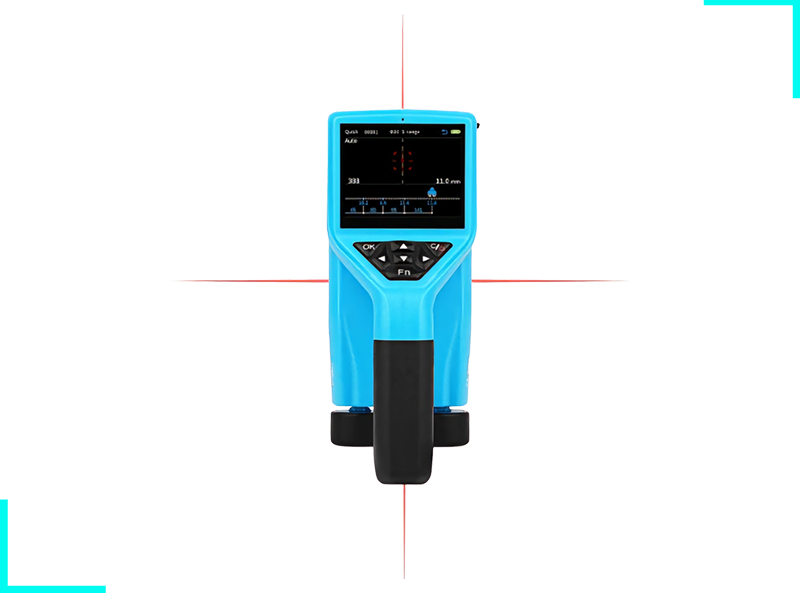

  • موقعیت یابی با لیزر چهار جهته، نمایش موقعیت دقیق میلگرد و خط مرکزی میلگرد مجاور
  • این نرم افزار می تواند در سیستم عامل XP/win7/win10/win11 اجرا شود و رابطی دوستانه و عملکرد آسان ارائه دهد که به طور خاص برایکارکنان
    شناسایی پروژه طراحی شده است.اسکنر میلگر پیشرفته
  • کارکرد آسان
  • بدنه ارگونومیک جهت استفاده طولانی مدت
  • ذخیره سازی 4000 خروجی
  • قابلیت انتقال داده با سیم USB و بصورت بلوتوث
  • صفحه نمایش لمسی رنگی 5/3 اینچ + کلید
  • مجهز به 4 لیزر جهت ثبت دقیق یافته ها
  • قابلیت نمایش نتایج و اندازه گیری 5 منظره

    LR-G300

حالت های اسکن آرماتوریاب مدل ND 160

Moods of LR-G300
1- quick Scan

جهت شناسایی سریع میلگرد از حالت quick Scan  استفاده کنید. حالت اسکن اسکنر میلگرد سریع قابلیت بازیابی قطر میانگین آرماتور های استفاده شده، ضخامت کاور و جایگیری آرماتور ها در عضو بتنی را دارد . این حالت برای اسکن میله های متراکم مناسب نیست .

quick scan LR-G300
2- Procedural Scan

حالت Procedural Scan نوع منحصر به فردی از روش اسکن است که برای الزامات اسکن 3 نقطه ای میلگرد بصورت های 1- اسکن 3 نقطه از یک میلگرد 2- اسکن 3 نقطه از 3 آرماتور در یک راستای زیر هم مطابق شکل ایجاد شده است.

 اسکنر میلگرد Procedure LR-G300

حالت Procedural Scan یک مود رایج است که می تواند ضخامت و موقعیت لایه محافظ میلگرد، قطر میلگرد، سرعت عبور و سایر اطلاعات را با دقت بیشتری اندازه گیری کند. پس از ورود به حالت اسکن رویه ای، 6 نوع حالت اسکن رویه ای وجود دارد. همانطور که در شکل در زیر نشان داده شده است، می توانید با توجه به نیازهای تشخیص خود، حالت تشخیص را انتخاب کنید.

اسکن سه نقطه ای آرماتور

هنگام تشخیص، اسکنر میلگرد  را به آرامی حرکت دهید. تا زمانی که به بالای میلگرد منتقل شود، جعبه نشانه گیری قرمز شده و زنگ هشدار به صدا در می آید و نشانگر قرمز و چراغ لیزر روشن می شود.  رابط مقدار ضخامت تعیین شده را در مکان واقعی نمایش می دهد. در این زمان، کلید [Fn] را فشار دهید تا نقطه اندازه گیری ذخیره شود. سپس در آن قسمت از میلگرد، اسکن دوم را انجام دهید.

پس از ذخیره دو مقدار نقطه اندازه گیری، دستگاه به طور خودکار مقدار متوسط ​​قطعه را محاسبه می کند. مراحل بالا را تکرار کنید. هنگامی که هر سه قسمت اندازه گیری می شوند، ابزار به طور خودکار میانگین ضخامت لایه محافظ میلگرد فعلی را محاسبه می کند.

بصورت کلی اولین جمع‌آوری داده از منطقه 1 همه میلگرد ها را مجدد به ترتیب اولویت تکمیل کنید و سپس دومین جمع‌آوری داده از قسمت 1 همه میلگرد ها را به ترتیب انجام دهید. به همین صورت، اولین و دومین جمع‌آوری داده را برای ردیف 2 میلگردگذاری و اولین و دومین جمع‌آوری داده برای ردیف 3 میلگردگذاری را به نوبه خود تکمیل کنید.

3- Grid Scan

حالت گرید اسکن یک حالت اندازه گیری است که موقعیت میله فولادی مورد آزمایش، ضخامت لایه پوششی و فاصله بین میله های فولادی را در قالب یک نمودار شبکه ای نمایش می دهد. از طریق نمودار شماتیک شبکه نمایش داده شده توسط اسکن شبکه، کاربران می توانند به وضوح چینش میله های فولادی را مشاهده کنند.

 اسکنر میلگرد Grid scan LR-G300

4- Wave Scan

حالتWave Scan، موقعیت، ضخامت لایه محافظ میلگرد مجدد شناسایی شده و همچنین فاصله مرکزی آرماتورهای مجاور و قطر تخمینی را در زمان واقعی در قالب نمودار شکل موج نمایش می‌دهد. کاربران همچنین می توانند به صورت دستی نقاط اندازه گیری میلگرد را با توجه به الگوی توزیع شکل موج اضافه و حذف کنند. حالت اسکن موج در شکل زیر نشان داده شده است.

در رابط اسکن موج، ابزار را روی سطح جسمی که باید تشخیص داده شود، قرار دهید و آن را به آرامی به سمت راست حرکت دهید تا اندازه گیری شروعWave LR-G300 شود. به این ترتیب صفحه نمایش موج سیگنال و مقدار جابجایی را در همان لحظه پایین سمت چپ صفحه نمایش می دهد. هنگامی که ابزار نزدیک به میلگرد است، مقدار سیگنال شروع به افزایش می کند و منحنی شکل موج به آرامی بالا می رود.

هنگامی که یک پیک موج ظاهر می شود، ضخامت و موقعیت لایه محافظ میلگرد به طور همزمان تعیین می شود. در این زمان، در اوج شکل موج، یک خط سفید به نظر می رسد که نشان می دهد یک میلگرد در اینجا وجود دارد.







5- Fine Scan

حالت Fine Scan  اطلاعاتی مانند شکل موج اندازه گیری شده، موقعیت میله فولادی،  ضخامت پوشش، فاصله مرکز بین میله های فولادی مجاور و قطر تخمینی را در مکان واقعی در قالب یک نمودار شکل موج نمایش می دهد.  این حالت به ویژه برای میله های متراکم  طراحی شده است.Fine scan LR-G300
به این ترتیب صفحه نمایش موج سیگنال و مقدار جابجایی در پایین سمت چپ صفحه نمایش داده می‌شود. هنگامی که ابزار نزدیک به میلگرد است، مقدار سیگنال افزایش می یابد  و منحنی شکل موج به آرامی بالا می رود. هنگامی که ابزار از میلگرد دور است، منحنی شکل موج به آرامی کاهش می یابد و یک پیک موج ظاهر می شود که موقعیت آن  موقعیت میلگرد است. سپس یک خط سفید در اوج موج برای نشان دادن یک نوار مجدد و ضخامت لایه محافظ بالای پیک موج نمایش داده می شود.









5- Image Scan

حالت Image Scan یک حالت اندازه گیری است که اسکن دقیق و اسکن شبکه ای افقی و عمودی در یک منطقه خاص میلگرد گذاری های نامتعارف و نامنظم را برای انجام تجزیه و تحلیل جامع ترکیب می کند. در اسکن تصویر، کاربر می تواند حداکثر در شبکه SxS (همچنین شبکه های 2×2، 3×3، 4×4)، یعنی پنج اسکن افقی و پنج اسکن عمودی، که موقعیت اسکن را می توان به طور دلخواه انتخاب کرد، همانطور که در شکل زیر نشان داده شده است، اسکن کند.

Image scan LR-G300

Complex Working Conditions-6

شرایط کاری پیچیده یک حالت تشخیص است که برای محیط خاص سایت توسعه یافته است، از جمله تشخیص برای اجتناب از رکاب، سطح محدب، سطح مقعر و غیره. بعداً می‌توان شرایط ویژه دیگری را به تشخیص شرایط کاری پیچیده اضافه کرد.

قابلیت های حالت شرایط پیچیده:

  • تشخیص اجتناب از رکاب
  • شخیص سطح محدب
  • تشخیص ناهمواری میلگرد گذاری های هم ردیف

توضیحات تکمیلی

قدرت تشخیص

مجهز به سنسور با دقت بالا، تشخیص ضخامت لایه محافظ میلگرد تا دقت 0.1 میلی متر

انواع حالت تشخیص

پشتیبانی از انواع حالت های تشخیص تحت شرایط کاری پیچیده شامل قابلیت اجتناب از خاموت و تشخیص مقعر و محدب بودن میلگرد

صفحه نمایش

صفحه نمایش لمسی رنگی با وضوح بالا، 5/3 اینچ + کلید

توانایی تشخیص آرماتوربندی متراکم؟

دارد

موقعیت یابی

موقعیت یابی با لیزر چهار جهته، نمایش موقعیت دقیق میلگرد و خط مرکزی میلگرد مجاور

سازگاری با سیستم عامل

این نرم افزار می تواند در سیستم عامل XP/win7/win10/win11 اجرا شود و رابطی دوستانه و عملکرد آسان ارائه دهد که به طور خاص برای کارکنان شناسایی پروژه طراحی شده است.

طراحی بدنه

بدنه ارگونومیک جهت استفاده طولانی مدت

قدرت ذخیره سازی

ذخیره سازی 4000 خروجی

درگاه ارتباطی

USB و بلوتوث
